Chłodzenie formy wtryskowej a jakość produktu końcowego. Który układ wybrać dla swojej produkcji w 2025?

Chłodzenie formy wtryskowej stanowi aż dwie trzecie długości całego cyklu produkcyjnego. Efektywne chłodzenie wtryskarek prowadzi do zwiększenia efektywności procesu wtryskiwania tworzyw sztucznych. Wielu producentów nie docenia znaczenia odpowiedniego systemu chłodzenia, co często prowadzi do problemów z jakością końcowego produktu.

Prawidłowo zaprojektowane systemy chłodzenia mają ogromne znaczenie dla stabilności wymiarowej wyprasek i eliminacji naprężeń wewnętrznych. Zbyt wolne obniżanie temperatury powoduje spadek naprężeń własnych i duży skurcz pierwotny, natomiast zbyt szybkie chłodzenie może generować znaczne naprężenia i prowadzić do skurczu wtórnego. Dlatego też dynamika tego procesu musi być precyzyjnie dopasowana do rodzaju przetwarzanego tworzywa.

W tym artykule przeanalizujemy różne układy chłodzenia i pomożemy Ci wybrać najlepsze rozwiązanie dla Twojej produkcji. Niezależnie od tego, czy planujesz produkcję masową, niskoseryjną, czy potrzebujesz rozwiązania na miejscu, czy rozważasz outsourcing, znajdziesz tu praktyczne wskazówki oparte na naszym doświadczeniu.

Dlaczego chłodzenie formy wtryskowej ma takie znaczenie?

Odpowiednie chłodzenie form wtryskowych nie jest jedynie kwestią techniczną – to jeden ze sposobów na zyskowną i efektywną produkcję. Wiele klientów uważa układ chłodzenia za nieistotny dla nich szczegół techniczny, nie doceniając jego ogromnego wpływu na końcowe wyniki biznesowe. Dlaczego ten aspekt zasługuje na szczególną uwagę?

Wpływ na czas cyklu produkcyjnego i koszty formowania wtryskowego

Etap chłodzenia zajmuje największą część procesu wtryskiwania – stanowi od 50% do nawet 80% całkowitego czasu cyklu produkcyjnego. W klasycznej metodzie wtrysku to właśnie ta faza odpowiada za około dwie trzecie długości cyklu. Ta proporcja tłumaczy, dlaczego optymalizacja chłodzenia ma tak znaczący wpływ na wydajność produkcji.

Im szybciej płynne tworzywo w formie zastygnie, tym szybciej zakończy się cały proces i tym wydajniejsza będzie technologia wtryskiwania. Kuszące może wydawać się celowe obniżanie temperatury formy, aby maksymalnie skrócić proces, jednak należy znaleźć równowagę między szybkością a jakością. Zbyt niskie temperatury mogą negatywnie wpłynąć na właściwości wypraski, ale odpowiednio zaprojektowany układ chłodzenia pozwala skrócić czas cyklu bez pogarszania jakości produktu.

W praktyce, przy produkcji wielkoseryjnej nawet niewielkie skrócenie czasu cyklu przynosi znaczne oszczędności. Przykładowo, skrócenie czasu cyklu o 9% w skali roku generuje istotne korzyści ekonomiczne. Każda sekunda przestoju w przetwórstwie tworzyw sztucznych to dodatkowe koszty, dlatego niezawodne chłodzenie form wtryskowych jest kluczowe.

Związek z jakością i powtarzalnością wyprasek

Równomierne chłodzenie materiału bezpośrednio wpływa na uzyskanie wysokiej jakości wyrobów. Nierówne odprowadzanie ciepła może prowadzić do wewnętrznych naprężeń, deformacji, a nawet pęknięć wypraski. Prawidłowo zaprojektowane kanały chłodzące zapewniają równomierne chłodzenie formy, co przekłada się na:

• Poprawę jakości wyprasek
• Skrócenie czasu cyklu produkcyjnego
• Zwiększenie trwałości formy

Dynamika chłodzenia musi być dopasowana do rodzaju przetwarzanego tworzywa. Zbyt wolne obniżanie temperatury powoduje spadek naprężeń własnych i duży skurcz pierwotny, natomiast zbyt szybkie (tzw. „zamrażanie wyprasek”) może powodować duże naprężenia, brak skurczu pierwotnego i powstawanie skurczu wtórnego. Skutkami skurczu wtórnego są deformacje, pękanie wyprasek oraz pojawianie się linii naprężeniowych nawet po pewnym czasie od wyjęcia części z formy.

Dla wyrobów technicznych, gdzie istotne są parametry wytrzymałościowe oraz względy wizualne, zaleca się stosowanie podwyższonych temperatur powierzchni formujących. Dodatkowo przy podwyższonej temperaturze formy uzyskujemy poprawę płynięcia tworzywa w gnieździe formującym, lepszą relaksację makrocząsteczek oraz możliwość efektywniejszego działania procesu docisku.

Znaczenie dla trwałości formy

Skuteczne chłodzenie wtryskarek ma istotny wpływ na trwałość samej formy wtryskowej. Redukuje ryzyko jej uszkodzenia z powodu nadmiernego nagrzewania, które mogłoby skutkować koniecznością wymiany lub przeprowadzenia kosztownych napraw. Forma wtryskowa musi cechować się doskonałą trwałością i solidną konstrukcją – raz wykonana powinna służyć przez długi czas.

Dzięki precyzyjnej kontroli temperatury wtryskarki mamy gwarancję prawidłowego funkcjonowania i długiej żywotności wszystkich podzespołów. Odpowiednie chłodzenie zapobiega przegrzewaniu komponentów mechanicznych i hydraulicznych, zapewniając ochronę przed usterkami i minimalizuje ryzyko przestojów.

Warto również pamiętać o regularnej konserwacji układu chłodzenia. Niesprawne lub zanieczyszczone kanały chłodzące mogą prowadzić do zatorów – całkowitej niedrożności układu chłodzenia, co zatrzymuje proces produkcji i generuje dodatkowe koszty związane przywracaniem formy do sprawności.

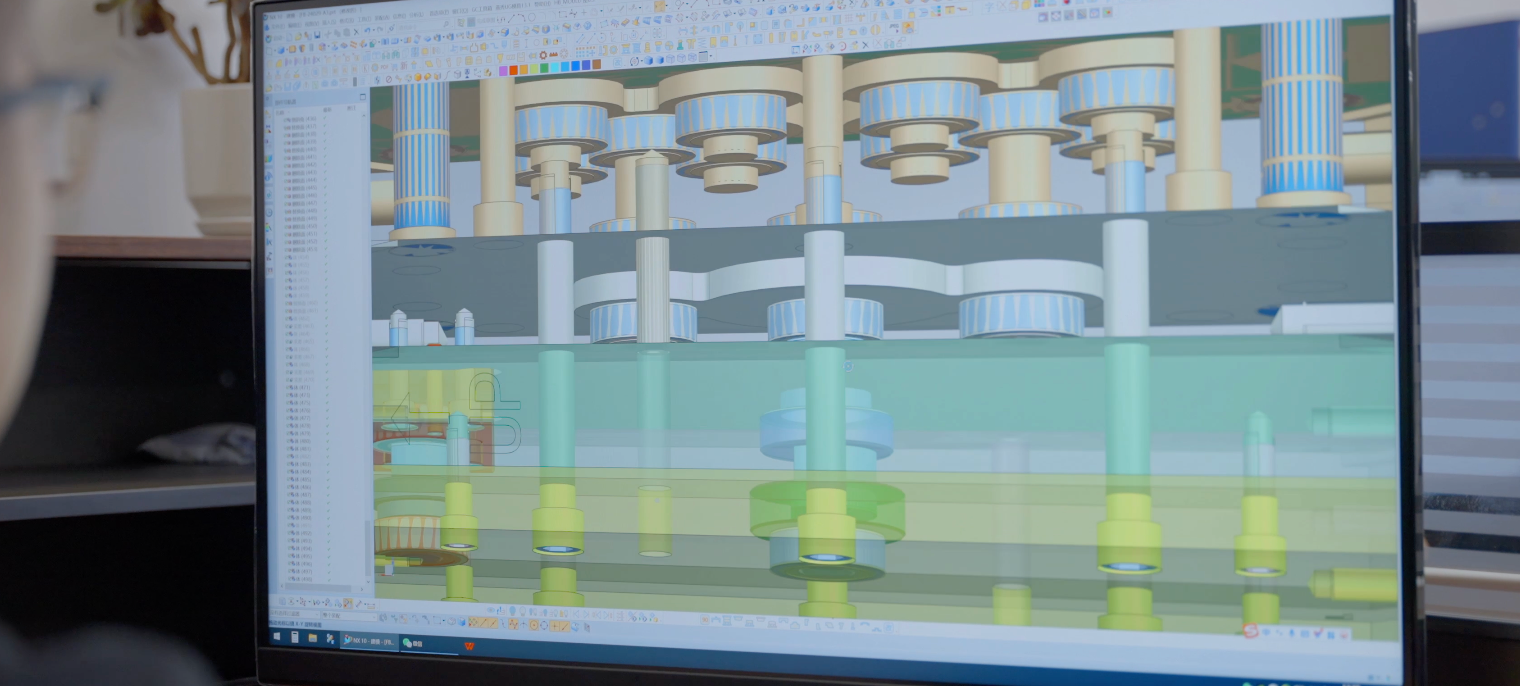

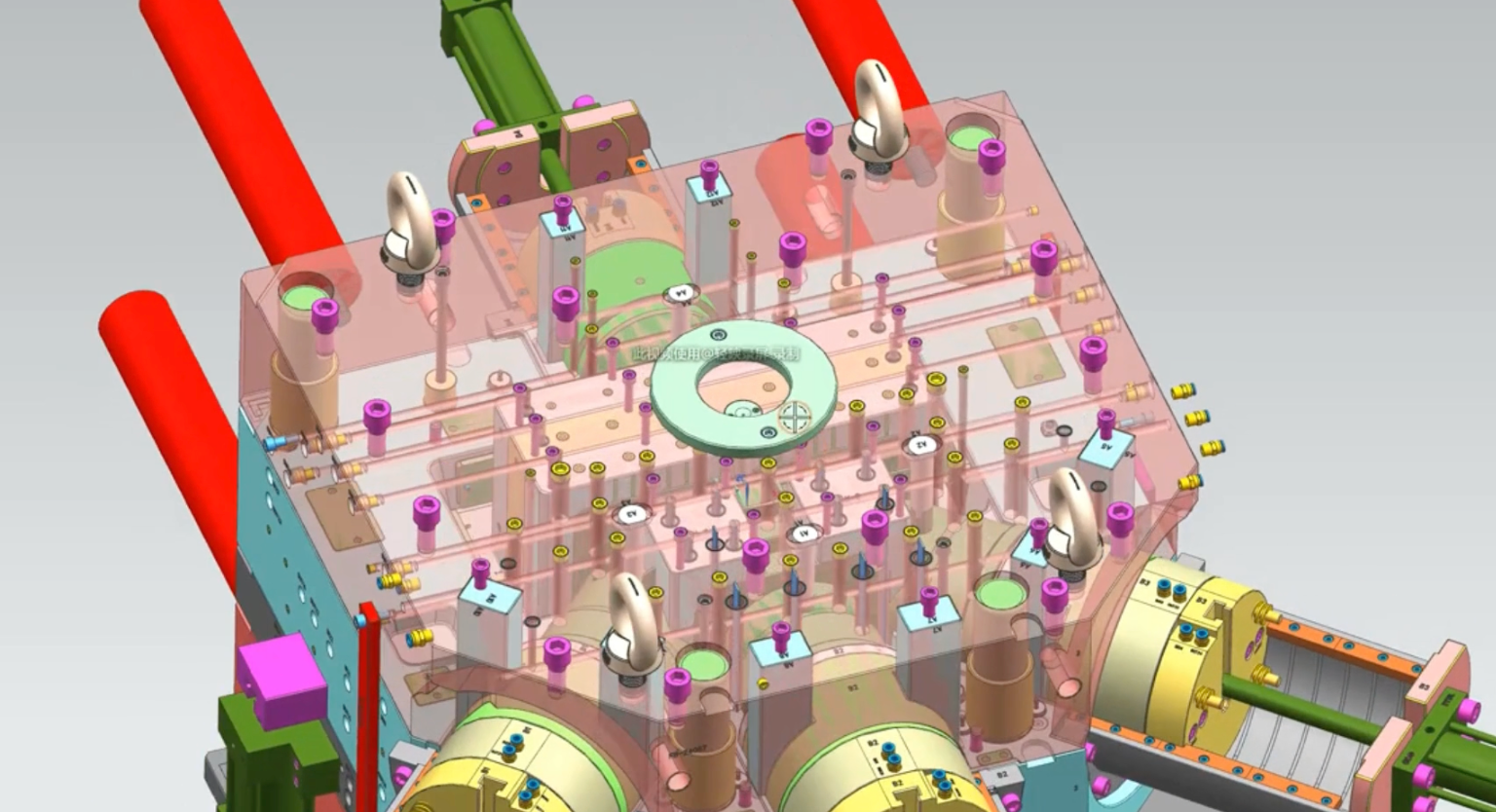

Jak działa układ chłodzenia formy?

Nowoczesne systemy chłodzenia w formie wtryskowej funkcjonują na zasadzie skutecznego odprowadzania ciepła dostarczonego przez gorące tworzywo, które musi zostać skutecznie usunięte, aby materiał mógł prawidłowo zastygnąć. Jak dokładnie działa ten proces i jakie czynniki wpływają na jego efektywność?

Przepływ medium przez kanały chłodzące

Podstawą działania układu chłodzenia jest cyrkulacja medium chłodzącego przez precyzyjnie zaprojektowany system kanałów w formie wtryskowej. Podczas wtrysku gorące tworzywo wprowadza do formy znaczną ilość ciepła, które następnie jest odbierane przez medium chłodzące. Proces ten przebiega w kilku etapach:

1. Wprowadzenie ciepła – stopione tworzywo dostarcza energię cieplną do formy
2. Przepływ medium – chłodziwo przepływa przez strategicznie rozmieszczone kanały
3. Odbiór ciepła – medium absorbuje ciepło z formy i odprowadza je na zewnątrz

Najczęściej stosowanym medium chłodzącym jest woda, która wyróżnia się doskonałymi właściwościami termicznymi, dostępnością oraz niższe koszty eksploatacyjne niż alternatywy. Jej wysoka przewodność cieplna zapewnia szybkie i efektywne odprowadzanie ciepła, a także precyzyjną kontrolę temperatury przy użyciu nieskomplikowanych systemów. Jednakże chłodzenie wodne to też ryzyko korozji niektórych elementów układu.

W sytuacjach wymagających niższych temperatur chłodzenia stosowane są mieszanki wody z glikolem, które charakteryzują się niższą temperaturą zamarzania i ograniczoną korozyjnością. Z kolei oleje chłodzące znajdują zastosowanie przy bardzo stabilnych parametrach lub wysokich temperaturach – tam, gdzie nie sprawdziłaby się ani woda, ani glikol. Oleje wyróżniają się wysoką wytrzymałością termiczną i brakiem ryzyka korozji, ale wiążą się z wyższymi kosztami i potencjalnym zagrożeniem pożarowym.

Rola regulatorów temperatury

Regulatory temperatury to zaawansowane urządzenia, które zapewniają odpowiednią temperaturę podczas całego procesu wtrysku. Nowoczesne regulatory umożliwiają nastawę temperatury w szerokim zakresie (od 0 do 500°C) za pomocą przełącznika kodującego.

Głównym zadaniem regulatorów jest utrzymanie stałej temperatury na powierzchni formy oraz zagwarantowanie ciągłego przepływu medium chłodzącego. Jest to niezwykle istotny etap, który zapewnia efektywne odprowadzanie ciepła i wpływa na stabilność całego cyklu produkcyjnego.

Zaawansowane regulatory wyposażone są w funkcję autoadaptacji, która automatycznie ustawia parametry P, PI, PID, dbając o to, aby nie przekroczyć wcześniej ustawionej temperatury. Ponadto nowoczesne systemy monitorują różnicę temperatur na wejściu i wyjściu w każdym obiegu, obliczają zapotrzebowanie na wodę chłodzącą i automatycznie dostosowują ilość wody do zmieniających się parametrów.

Znaczenie długości i średnicy kanałów

Wymiary kanałów chłodzących mają ogromny wpływ na efektywność całego układu chłodzenia. Przy projektowaniu należy zwrócić szczególną uwagę na:

• Średnicę kanałów – zaleca się, aby nie była mniejsza niż 6 mm, ponieważ przy mniejszych wartościach następuje tłumienie przepływu medium chłodzącego, co znacznie utrudnia chłodzenie formy. Górna granica wynosi około 20 mm – powyżej tej wartości intensywność chłodzenia nie wzrasta, a zwiększa się tylko wydatek chłodziwa.
• Długość drogi przepływu – całkowita długość kanałów powinna być możliwie jak najkrótsza, aby zapewnić minimalną różnicę temperatury chłodziwa na wejściu i wyjściu, nie większą niż 2-3°C. Niewielka różnica zapewnia równomierne odbieranie ciepła od wypraski we wszystkich strefach gniazda formującego.

Rozmieszczenie kanałów musi zapewniać równomierny rozkład temperatury na powierzchni gniazda formującego. Nieprawidłowo zaprojektowany układ chłodzenia może wywoływać zbyt duży gradient temperatury na powierzchni chłodzonej. Warto zaznaczyć, że im bliżej gniazda formy znajduje się kanał chłodzący oraz im większa jest jego średnica i liczba kanałów, tym lepszy jest efekt chłodzenia i krótszy czas chłodzenia.

Decydując się na produkcję form wtryskowych, warto rozważyć zarówno lokalne rozwiązania, jak i outsourcing produkcji do Chin przy zachowaniu europejskich standardów jakości. Kluczowe jest jednak, aby projektant formy miał doświadczenie w tworzeniu efektywnych układów chłodzenia, co przełoży się na jakość końcowego produktu i optymalizację całego procesu produkcyjnego.

Rodzaje układów chłodzenia i ich zastosowania

Na rynku dostępnych jest kilka różnych typów układów chłodzenia form wtryskowych, z których każdy oferuje unikalne korzyści i zastosowania: chłodzenie konformalne, tradycyjne, konturowe i dynamiczne. Wybór odpowiedniego systemu ma bezpośredni wpływ na jakość finalnego produktu, czas cyklu oraz koszty produkcji.

Chłodzenie konwencjonalne – niskie koszty

Konwencjonalne układy chłodzenia opierają się na prostych otworach wierconych w elementach formy. Jest to najczęściej stosowana metoda ze względu na łatwość wykonania oraz stosunkowo niski koszt. Podstawę tego systemu stanowią wiercone kanały, które rozmieszczone są w jednym kierunku, a ich połączenie realizowane jest za pomocą otworów poprzecznych lub elastycznych węży na zewnątrz formy.

Każdy układ posiada zazwyczaj jedno wejście i jedno wyjście, co wymaga zaślepienia części kanałów przy użyciu korków wykonanych najczęściej z miedzi i jej stopów. Jednakże wadą tego rozwiązania jest możliwość występowania przecieków, które mogą zakłócić prawidłowe funkcjonowanie systemu chłodzenia.

Chłodzenie konformalne – precyzja i równomierność

Wraz z rozwojem technik przyrostowych (druk 3D) powstały układy chłodzenia oparte na kanałach konformalnych. Chłodzenie konformalne to innowacyjna metoda, która umożliwia prowadzenie kanałów blisko powierzchni formujących, dokładnie dopasowanych do kształtu formowanego wyrobu.

Przekrój poprzeczny kanałów konformalnych może przyjmować różne, praktycznie nieograniczone kształty, co pozwala na efektywniejszy odbiór ciepła z wypraski. Badania pokazują, że części chłodzone tymi kanałami wykazują około 160% więcej odprowadzania ciepła niż te chłodzone konwencjonalnymi systemami, co przekłada się na skrócenie czasu cyklu produkcji elementów o 15-40%.

Chłodzenie konturowe – kompromis między kosztami a efektem

Chłodzenie konturowe polega na wykonaniu frezowanych kanałów chłodzących na rdzeniu stempla, na który następnie nakładana jest oprawka. Poprowadzenie kanałów blisko powierzchni umożliwia dobre odwzorowanie kształtu wypraski, co zwiększa wydajność procesu chłodzenia tworzywa.

Do zalet tego rozwiązania należy przede wszystkim intensywny odbiór ciepła oraz równomierny rozkład temperatury na powierzchni formującej. Natomiast główną wadą jest konieczność zapewnienia szczelności połączenia między rdzeniem stempla a oprawką oraz ograniczone zastosowanie przy chłodzeniu płyt stemplowych o małej grubości.

Dynamiczna regulacja temperatury

Technologia BFMOLD® to opatentowana przez brytyjski koncern Wittmann Group metoda dynamicznej regulacji temperatury formy wtryskowej. Kontrola temperatury opiera się na zastosowaniu dwóch obiegów cieczy – pierwszy służy do podstawowej regulacji temperatury, podczas gdy drugi, zlokalizowany w okolicach gniazda formującego, odpowiada za podnoszenie jego temperatury.

Innowacją jest wykonanie kieszeni wewnątrz wkładu formującego i wypełnienie jej kulkami, co zapewnia odpowiednią sztywność formy oraz równomierny rozkład temperatury. Zasada działania systemu polega na podgrzewaniu oraz chłodzeniu przez medium przepuszczone przez wnękę między kulkami.

Technologia ta przynosi liczne korzyści, takie jak:

• zwiększenie wydajności produkcji poprzez skrócenie czasu cyklu
• dynamiczna regulacja temperatury dzięki zwiększeniu powierzchni czynnej wymiany cieplnej
• zminimalizowanie zniekształceń wyprasek oraz poprawa jakości ich powierzchni
• uniknięcie wad wyprasek, jak widoczne punkty wtrysku i linie łączenia

W produkcji masowej nie korzysta się zazwyczaj z chłodzenia powietrznego ani chłodzenia swobodnego. Decydując się na produkcję form wtryskowych, warto rozważyć outsourcing do Chin przy zachowaniu europejskich standardów jakości, szczególnie dla bardziej zaawansowanych systemów chłodzenia.

Jak dobrać układ chłodzenia wtryskarki do rodzaju produkcji

O metodzie chłodzenia formy wtryskowej decydują parametry produkcji, rodzaj materiału i geometria komponentu. Wybór odpowiedniego systemu chłodzenia form wtryskowych wymaga dokładnej analizy potrzeb produkcyjnych, dostępnych rozwiązań oraz możliwości budżetowych.

Produkcja masowa vs. niskoseryjna

Skala produkcji stanowi jeden z kluczowych czynników wpływających na wybór układu chłodzenia. Przy niewielkich seriach produkcyjnych często wystarczają tradycyjne układy chłodzenia oparte na wierconych kanałach. Są one tańsze w wykonaniu i utrzymaniu, a także oferują prostszą zmianę koloru tworzywa. Natomiast w produkcji masowej znacznie bardziej opłacalne stają się zaawansowane systemy oferujące lepszy przepływ tworzywa, większą wydajność i krótsze cykle produkcyjne.

Tworzywa termoplastyczne vs. termoutwardzalne

Poszczególne materiały różnią się między sobą właściwościami termicznymi, co bezpośrednio wpływa na wymagania dotyczące chłodzenia. Tworzywa termoplastyczne, takie jak polipropylen (PP) czy polietylen (PE), potrzebują szybszego odprowadzania ciepła niż termoutwardzalne.

Z kolei tworzywa termoutwardzalne muszą mieć zapewnioną wyższą temperaturę formy. Dla tworzyw termoplastycznych temperatura formy zazwyczaj waha się w zakresie od 30°C do 90°C, podczas gdy tworzywa inżynieryjne, jak nylon czy poliwęglany, wymagają wyższych temperatur, często sięgających od 80°C do 140°C.

Złożoność geometrii wypraski a wybór układu

W produkcji wyprasek o prostych kształtach i mniejszych wymaganiach jakościowych zwykle wystarczą tradycyjne kanały wiercone. Jednakże konwencjonalny system chłodzenia może okazać się niewystarczający przy bardziej złożonych częściach – wówczas różnica w wydajności drastycznie się powiększa.

Do wytwarzania precyzyjnych detali o nietypowych kształtach niezbędne będzie zastosowanie chłodzenia konformalnego lub konturowego. Części chłodzone kanałami konforemnymi wykazują około 160% więcej odprowadzania ciepła niż te chłodzone konwencjonalnymi systemami.

Przy złożonych kształtach i trudniejszym procesie wytwarzania warto rozważyć także zastosowanie wysokoprzewodzących stopów miedzi, które mogą odprowadzać ciepło do 5 razy szybciej niż standardowe stale formowe. Materiały kompozytowe, łączące dobre przenoszenie ciepła z doskonałą odpornością na zużycie, są teraz również dostępne na rynku, czyniąc systemy chłodzenia konformalnego bardziej niezawodnymi i opłacalnymi w dłuższej perspektywie.

Czynniki wpływające na efektywność chłodzenia

Prawidłowe zaprojektowanie systemu chłodzenia formy wtryskowej jest niezbędne do uzyskania optymalnej jakości wyprasek przy zachowaniu ekonomicznej opłacalności i wydajności produkcji.

Ułożenie kanałów chłodzących względem gniazda

Rozmieszczenie kanałów chłodzących względem powierzchni formującej ma decydujący wpływ na jednorodność temperatury formy. Główne parametry to głębokość i rozstaw kanałów. W stalowych formach P20 z kanałami o średnicy 11,1 mm, różne konfiguracje znacząco wpływają na efektywność chłodzenia. Przy głębokości 1.0D i rozstawie 2.5D, różnica temperatur na powierzchni formy wynosi zaledwie 1°C, natomiast przy rozstawie 10D wzrasta do 25°C. Zaleca się prowadzenie kanałów w równej odległości od powierzchni formującej, co pozwala osiągnąć równomierną temperaturę na powierzchni gniazda formującego.

Typ obiegu: szeregowy czy równoległy

Projektanci form mają do wyboru dwa główne typy obwodów chłodzenia:

• Obwody równoległe – kanały chłodzące wiercone są prosto przez formę, od kolektora doprowadzającego do zbierającego. Wadą jest zróżnicowanie oporów przepływu, co może powodować nierównomierne chłodzenie.
• Obwody szeregowe – kanały połączone są w jedną pętlę. Rozwiązanie to jest częściej stosowane, ponieważ umożliwia utrzymanie jednolitego przepływu przez całą długość kanału.

Rodzaj medium chłodzącego: woda, glikol, olej

Medium chłodzące znacząco wpływa na efektywność układu:

• Woda – najpopularniejsze chłodziwo dzięki dostępności, niskiemu kosztowi i dobrym właściwościom termicznym. Wadą jest sprzyjanie powstawaniu osadów, rdzy.
• Mieszanki wody z glikolem – obniżają temperaturę zamarzania i ograniczają ryzyko korozji. Mają jednak mniejszą pojemność cieplną niż woda.
• Oleje – stosowane przy wysokich temperaturach lub gdy wymagana jest wyjątkowa stabilność parametrów. Wyróżniają się wysoką wytrzymałością termiczną, ale wiążą się z wyższymi kosztami.

Znaczenie konserwacji i czyszczenia kanałów

Regularne czyszczenie kanałów chłodzących jest bardzo istotne dla utrzymania wydajności procesu. Zanieczyszczenia takie jak produkty korozji i kamień kotłowy znacząco obniżają efektywność chłodzenia. Nowoczesne urządzenia diagnostyczne, umożliwiają ocenę stanu kanałów i ich efektywne czyszczenie bez konieczności rozmontowywania formy. Po czyszczeniu przepływ w kanałach może wzrosnąć o 3-7 litrów na minutę, co przekłada się na 480 litrów na każdą 8-godzinną zmianę.

Podsumowanie

Wybór odpowiedniego układu chłodzenia formy wtryskowej bezpośrednio wpływa na jakość wyprasek i produkcji, co może się przełożyć na funkcjonowanie Twojego przedsiębiorstwa.

Zarówno przy produkcji masowej, jak i niskoseryjnej, prawidłowe odprowadzanie ciepła zapewnia stabilność wymiarową oraz eliminuje naprężenia wewnętrzne w gotowych produktach. Niewątpliwie warto dostosować wybór technologii chłodzenia do konkretnych potrzeb produkcyjnych – prostsze układy konwencjonalne sprawdzą się przy nieskomplikowanych wypraskach, natomiast zaawansowane systemy konformalne zaoferują znacznie lepsze rezultaty przy złożonych elementach.

Niezależnie od tego, czy zdecydujesz się na lokalną produkcję form wtryskowych, czy na outsourcing produkcji do Chin, podstawą jest precyzyjne określenie wymagań dotyczących chłodzenia formy wtryskowej. Równomierne odprowadzanie ciepła, odpowiednio dobrane medium chłodzące oraz właściwa konserwacja układu zagwarantują długotrwałą i bezproblemową eksploatację formy. Efektywne chłodzenie form wtryskowych to również gwarancja wysokiej jakości wyprasek, która przekłada się na zadowolenie końcowych użytkowników Twoich produktów.

Najczęściej zadawane pytania o chłodzenie formy wtryskowej

Ile kosztuje wykonanie formy wtryskowej?

Koszt wykonania formy wtryskowej zależy od liczby gniazd, wagi i gabarytów, stopnia skomplikowania mechanizmów, rodzaju stali oraz precyzji wykonania. W Polsce ceny prostych form produkcyjnych zaczynają się od ok. 20 tys. zł netto do nawet 150 tys. zł lub więcej, w zależności od wielkości oraz złożoności. W wypadku zlecenia produkcji formy w Chinach proste formy kosztują zwykle 16–26 tys. zł, a bardziej skomplikowane lub większe konstrukcje – od ok. 28 tys. zł w górę, co oznacza średnio 20–40% niższy koszt niż produkcja formy wtryskowej w Polsce przy podobnej jakości.

Aby uzyskać więcej informacji, sprawdź: Formy wtryskowe Cennik.

Czy warto inwestować w zaawansowane systemy chłodzenia form wtryskowych?

Inwestycja w zaawansowane systemy chłodzenia formy wtryskowej, takie jak kanały konformalne, jest opłacalna szczególnie w produkcji masowej. Mogą one skrócić czas cyklu o 15-40% i znacznie poprawić jakość wyprasek. Mimo wyższych kosztów początkowych długoterminowe korzyści często przewyższają wydatki, zwiększając wydajność i obniżając koszty produkcji.

Czy warto rozważyć outsourcing produkcji form wtryskowych do Chin?

Outsourcing produkcji form do Chin jest opłacalny, jeżeli narzędziownia w Chinach utrzymuje europejskie standardy jakości. Oferuje potencjalne oszczędności kosztów przy jednoczesnym dostępie do zaawansowanych technologii. Ważny jest wybór wiarygodnego partnera, który zagwarantuje wysoką jakość wykonania i zgodność z międzynarodowymi standardami.
